Як працює варистор варто знати кожному, хто хоча б раз бачив згорілий блок живлення, мережевий фільтр або плату після грози. Це маленька деталь у схемі, яка за нормальної напруги майже “мовчить”, а під час різкого стрибка бере удар на себе. У цій статті розберемо принцип без складних формул: що робить варистор, де він стоїть, скільки коштує і чому іноді згорає першим, повідомляє vv.com.ua.
Що таке варистор простими словами
Варистор — це електронний компонент, опір якого залежить від прикладеної напруги. Коли напруга нормальна, він поводиться майже як закритий прохід і не заважає роботі пристрою. Коли напруга різко підскакує вище безпечного рівня, варистор різко зменшує опір і відводить зайву енергію від чутливої електроніки. Простими словами, це аварійний клапан для електрики.
Найкраща аналогія — водопровід із запобіжним клапаном. Поки тиск нормальний, вода тече своїм маршрутом. Якщо тиск раптово стає небезпечним, клапан відкривається і скидає надлишок, щоб труби не розірвало. Так само варистор у мережі 220 В не “покращує” електрику щодня, але реагує на короткі імпульси, які можуть пошкодити блок живлення, контролер, телевізор або зарядний пристрій.
Як працює варистор усередині схеми
Щоб зрозуміти, як працює варистор, уявіть два режими. Перший — звичайна робота: холодильник, комп’ютер або роутер отримує штатну напругу, а варистор залишається у стані високого опору. Другий — аварійний імпульс: у мережі виникає короткий сплеск через комутацію, грозу, поганий контакт або аварію. У цей момент варистор відкриває низькоомний шлях для імпульсного струму і “затискає” напругу на безпечнішому рівні.
Всередині найпоширенішого MOV-варистора використовується оксид цинку та домішки інших металів. Його структура працює нелінійно: невелика зміна напруги вище порогу дає дуже сильне зростання струму. Саме тому компонент не схожий на звичайний резистор. Він не просто “гріється від струму”, а спрацьовує як обмежувач імпульсу.
Покроково механізм виглядає так:
- У мережі або схемі з’являється короткий стрибок напруги.
- Напруга на виводах варистора перевищує його поріг спрацьовування.
- Опір компонента різко падає.
- Надлишкова енергія проходить через варистор, а не через чутливі елементи схеми.
- Імпульс згасає, напруга повертається до норми.
- Якщо енергія була допустимою, варистор знову переходить у режим очікування.
- Якщо імпульс був надто сильним або повторювався багато разів, варистор деградує або згорає.
Опис інфографіки для статті: ліворуч варто показати розетку 220 В і стрибок напруги у вигляді червоного піка. У центрі — плату з варистором, підключеним паралельно до входу живлення, поруч із запобіжником. Праворуч — захищений блок живлення телевізора або роутера. Стрілки мають показувати два маршрути: нормальна напруга йде до пристрою, а імпульс перенапруги “скидається” через варистор.
“Варистор не робить мережу стабільною. Його завдання — швидко прийняти короткий імпульсний удар і не дати піку напруги пройти далі в електроніку”, — пояснює інженер з ремонту блоків живлення.
Які бувають варистори і де їх використовують
Найчастіше в побутовій техніці трапляються металоксидні дискові варистори. Їх легко впізнати на платі: це невеликий круглий синій, зелений або жовтий диск із двома виводами. На корпусі зазвичай є маркування на кшталт 07D, 10D, 14D, 20D та числовий код напруги. Число перед D часто вказує приблизний діаметр диска в міліметрах, а більший диск зазвичай здатний поглинути більше енергії імпульсу.
Є також спеціалізовані варистори для низьковольтних схем, автомобільної електроніки, телекомунікаційних ліній і промислового обладнання. У мережевих фільтрах, реле захисту, блоках живлення і стабілізаторах вони працюють разом із запобіжниками, термозахистом, розрядниками або іншими елементами. Якщо вам цікаво, як у побутових пристроях сенсори, плати й алгоритми виконують непомітну роботу, схожий підхід пояснено в матеріалі про те, як працює робот-пилосос. Там теж видно: корисна функція часто ховається не в одному “чарівному” елементі, а в узгодженій роботі кількох вузлів.
| Тип варистора | Де застосовують | Плюси й обмеження |
|---|---|---|
| Дисковий MOV 7D–10D | зарядки, дрібна електроніка, невеликі блоки живлення | дешевий і компактний, але має менший запас енергії |
| Дисковий MOV 14D | мережеві фільтри, БЖ телевізорів, побутова техніка | популярний баланс ціни, розміру й ресурсу |
| Дисковий MOV 20D | потужніші фільтри, стабілізатори, автоматика | витримує більші імпульси, але займає більше місця |
| SMD-варистор | плати смартфонів, портативна електроніка, сигнальні лінії | маленький, зручний для плат, не для великих мережевих ударів |
| Варисторний модуль | щити, промисловий захист, DIN-рішення | кращий сервіс і індикація, вища ціна |
| Комбінований захист | мережа, блискавкозахист, складна автоматика | поєднує кілька рівнів, потребує правильного монтажу |
Таблиця показує головний нюанс: не існує універсального варистора “для всього”. Для зарядки телефона потрібен один рівень енергії, для мережевого фільтра — інший, а для електрощита будинку — зовсім інший. Якщо поставити занадто слабкий компонент, він згорить раніше, ніж встигне нормально захистити схему. Якщо поставити невідповідний за напругою, він або не спрацює тоді, коли треба, або буде грітися навіть у нормальному режимі.
Для кого корисний такий захист
Призначення варистора — захистити чутливу електроніку від коротких імпульсів перенапруги. Найбільше це актуально для телевізорів, роутерів, комп’ютерів, котлів, систем відеоспостереження, зарядних станцій, холодильників із електронним керуванням і сучасних пральних машин. Чим більше в пристрої мікросхем, контролерів і імпульсних блоків живлення, тим неприємнішим може бути різкий стрибок у мережі. Особливо ризик зростає в приватних будинках, старих електромережах, районах із частими аваріями та під час грози.

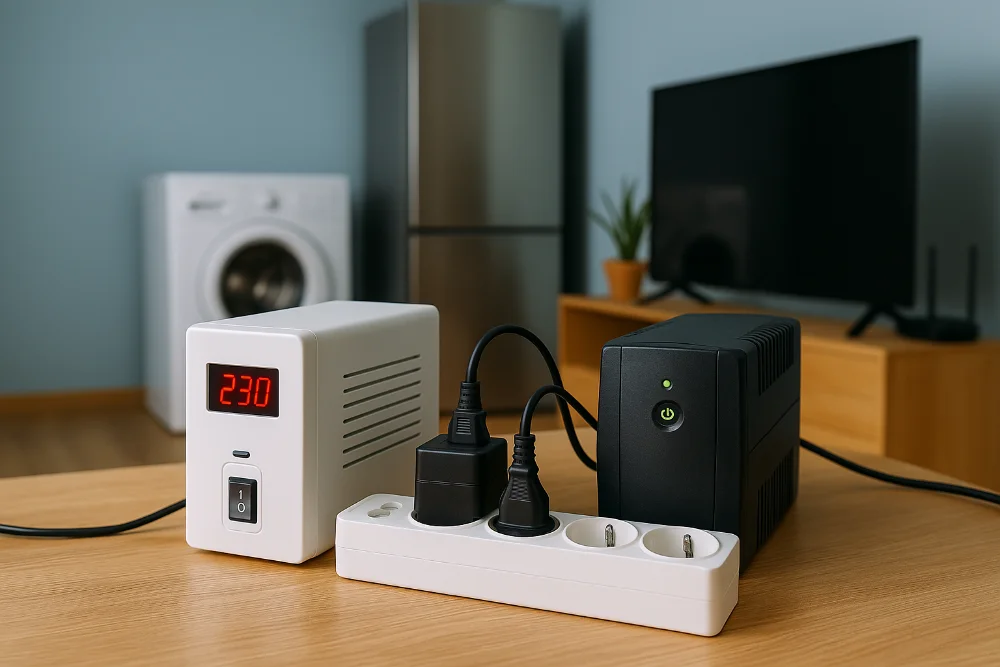

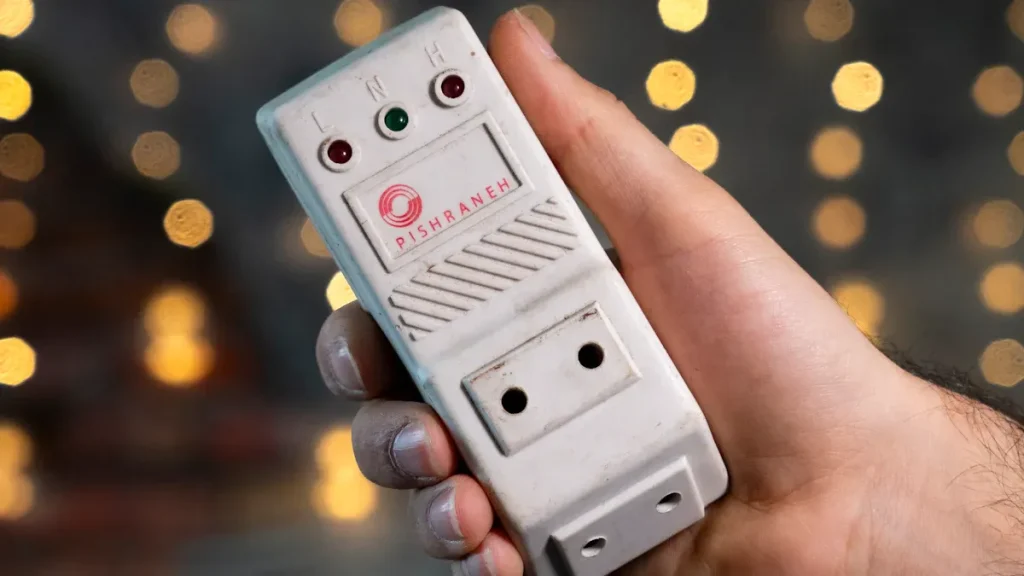

Варистор потрібен не лише в окремому приладі. Він може бути всередині мережевого фільтра, подовжувача із захистом, стабілізатора, реле напруги або щитового обмежувача перенапруги. Але тут є важлива різниця: варистор не замінює нормальне заземлення, автоматичний вимикач і реле контролю напруги. Він працює саме проти імпульсних піків, а не проти довготривалої аварійної напруги 280–300 В у розетці.
Якщо у квартирі часто “скаче” світло, один мережевий фільтр не вирішить проблему повністю. Варистор прийме короткий удар, але для тривалої перенапруги потрібні інші рівні захисту.
Скільки коштує варистор в Україні у 2026 році
Станом на 2026 рік окремі дискові варистори для ремонту коштують недорого: часто від кількох гривень до 20–30 грн за популярні позиції, залежно від розміру, напруги, виробника й кількості. Маленькі 7D або 10D можуть бути найдешевшими, 14D — наймасовішими, а 20D і потужніші варіанти зазвичай дорожчі. Якщо купувати не одну деталь, а готовий мережевий фільтр або щитовий модуль захисту, ціна вже буде іншою: від сотень гривень до кількох тисяч за рішення для електрощита.
Купити варистори можна в магазинах радіодеталей, сервісних постачальників, на маркетплейсах і в інтернет-магазинах електронних компонентів. Але для побутового користувача важливіше не “де найдешевше”, а хто підбере правильний номінал. Якщо варистор згорів у телевізорі або платі котла, краще звернутися до майстра, бо поряд могли постраждати запобіжник, діодний міст, конденсатор або ШІМ-контролер. У мережі 220 В самостійні експерименти без досвіду можуть бути небезпечними.
Для порівняння: у складніших побутових системах ціна компонента теж не дорівнює ціні нормальної роботи всієї системи. Наприклад, у матеріалі про те, як працює тепла підлога, видно, що результат залежить не тільки від кабелю чи труби, а й від монтажу, датчиків, терморегулятора та розрахунку. З варистором схожа логіка: сама деталь дешева, але правильна схема захисту коштує дорожче, бо враховує запобіжники, тепло, корпус, заземлення й сценарій аварії.
Помилки, через які захист не спрацьовує як треба

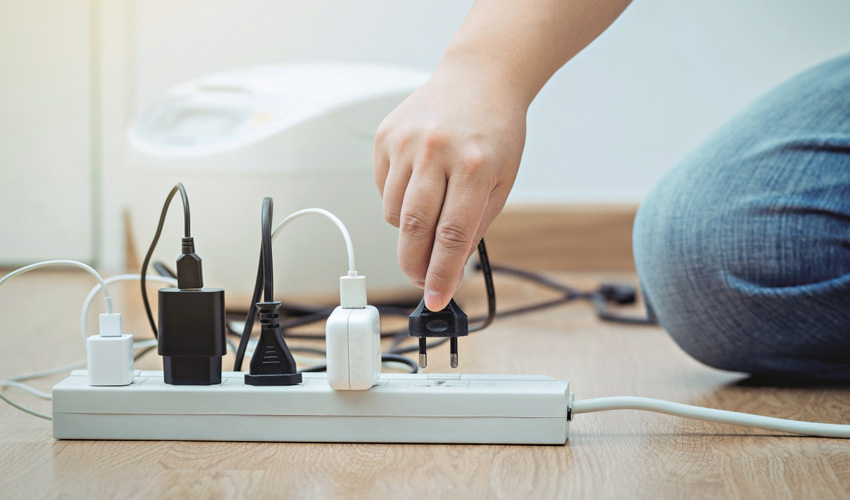

Перша помилка — думати, що будь-який “фільтр із кнопкою” має повноцінний захист. Деякі подовжувачі лише розподіляють живлення і не мають нормального варисторного вузла. Друга помилка — користуватися старим мережевим фільтром роками після сильних стрибків напруги. Варистор може деградувати, а зовні корпус ще виглядатиме цілим. Третя помилка — ставити дешевий компонент із невідомим походженням у дорогий прилад.
Найпоширеніші нюанси:
- варистор треба підбирати за робочою напругою, енергією імпульсу й умовами схеми;
- після сильного спрацювання він може втратити ресурс або піти в коротке замикання;
- у якісній схемі поруч має бути запобіжник або термозахист;
- варистор без заземлення не завжди працює так, як очікує користувач;
- він не захищає від тривалої заниженої або завищеної напруги;
- почорнілий, тріснутий або роздутий варистор потрібно міняти, а не “зачищати”;
- заміна на більший номінал без розрахунку може зробити захист гіршим.
“Якщо варистор розлетівся або почорнів, це не причина просто впаяти перший схожий диск. Треба зрозуміти, чому він згорів, і перевірити вхідний ланцюг живлення”, — попереджає майстер із ремонту побутової електроніки.
Альтернативи і доповнення до варистора
Варистор — корисний, але не єдиний елемент захисту. Для швидких низьковольтних ліній часто використовують TVS-діоди. Вони дуже швидко реагують і добре захищають USB, сигнальні входи, автомобільну електроніку або мікросхеми, але для великих енергетичних імпульсів у мережі 220 В зазвичай потрібні інші рішення. Для грозових і силових імпульсів у щитах застосовують обмежувачі перенапруги, розрядники та комбіновані пристрої захисту.
Для квартири або будинку варто думати не одним компонентом, а шарами. Перший рівень — нормальна електропроводка, заземлення, автомати й УЗО. Другий — реле напруги або стабілізатор для довготривалих відхилень. Третій — обмежувачі імпульсних перенапруг у щиті. Четвертий — мережеві фільтри для конкретної техніки. Саме в цих фільтрах і платах часто працює захист від стрибків напруги на основі варистора.
Найнадійніший підхід — не сподіватися на одну “чудо-деталь”, а будувати захист сходинками: щит, лінія, фільтр, сам пристрій.
Що варто запам’ятати перед покупкою або ремонтом
Як працює варистор найпростіше описати так: він мовчить при нормальній напрузі й різко відкриває шлях для імпульсу, коли напруга стає небезпечною. Це недорога, але дуже важлива деталь, яка часто першою приймає удар у мережевих фільтрах, блоках живлення і платах побутової техніки. Водночас вона не замінює реле напруги, стабілізатор, заземлення чи щитовий захист. Якщо варистор згорів, не варто просто міняти його навмання: краще перевірити всю вхідну частину схеми й причину перенапруги. Для цінної техніки найрозумніша стратегія — поєднати якісний мережевий захист, правильну електропроводку і сервісну діагностику після сильних аварій у мережі.
