Як працює компас, якщо всередині нього немає супутникового приймача, інтернету чи акумулятора? Намагнічена стрілка реагує на локальний напрямок магнітного поля Землі й повертається вздовж нього, допомагаючи визначити сторони світу, повідомляє vv.com.ua.
.Однак вона показує не точно на географічний Північний полюс, тому для точного руху за картою потрібно враховувати магнітне схилення. Розуміння цього принципу допомагає не лише користуватися компасом у поході, а й помічати ситуації, коли його показання можуть бути хибними. Навіть за наявності смартфона простий магнітний прилад залишається корисним резервним засобом навігації.
Що таке компас простими словами

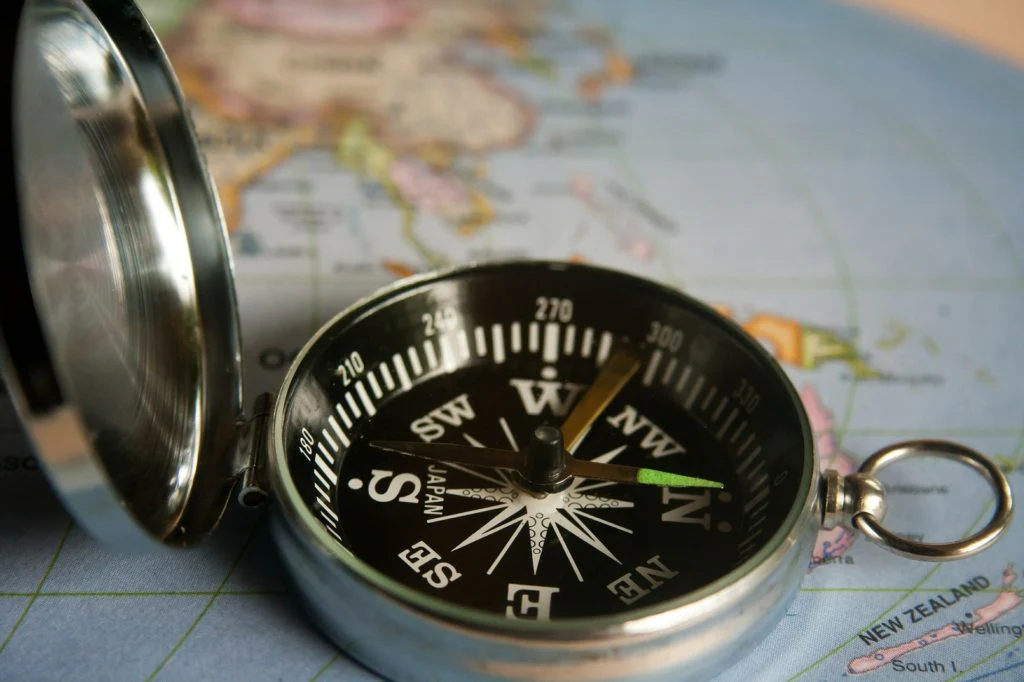

Компас — це пристрій для визначення напрямків відносно магнітного поля Землі. У класичній моделі головним елементом є легка намагнічена стрілка, яка може вільно обертатися навколо центральної осі. Один її кінець зазвичай позначений червоним кольором і спрямовується приблизно на магнітну північ. Навколо стрілки розміщена шкала з градусами та позначеннями сторін світу. Північ відповідає 0 або 360 градусам, схід — 90, південь — 180, а захід — 270 градусам.
Найпростіша аналогія — флюгер, який повертається відповідно до напрямку вітру. Компасна стрілка також займає певне положення під дією невидимої сили, але реагує не на повітря, а на магнітне поле. Її можна уявити як маленький магніт, підвішений так, щоб він майже без опору повертався в горизонтальній площині. Коли корпус компаса обертається, стрілка намагається зберегти напрямок відносно поля Землі. Завдяки цьому людина може визначити, куди вона повернута, навіть якщо навколо немає доріг, будинків або помітних орієнтирів.
«Компасна стрілка вирівнюється вздовж горизонтального напрямку локального магнітного поля», — пояснює Геологічна служба США.
Звідки в Землі береться магнітне поле
Основна частина магнітного поля Землі утворюється глибоко всередині планети. У рідкому зовнішньому ядрі рухається електропровідний розплав, значну частину якого становлять залізо та нікель. Обертання Землі, конвекція і переміщення цієї речовини створюють складну систему електричних струмів. Вона працює подібно до природного генератора та підтримує глобальне магнітне поле. Додатковий внесок роблять намагнічені породи земної кори, а також електричні струми в іоносфері й магнітосфері.
Поле не є ідеально симетричним і не поводиться як звичайний прямий магніт, захований у центрі планети. Його напрямок та інтенсивність відрізняються залежно від координат, висоти й часу. Магнітні полюси поступово переміщуються, а локальні особливості земної кори можуть створювати невеликі відхилення. Саме тому для авіації, судноплавства, смартфонів та інших навігаційних систем використовують оновлювану Світову магнітну модель NOAA. Чинна модель WMM2025 розрахована на період 2025–2030 років і враховує прогнозовані зміни поля.
Землю часто порівнюють із величезним магнітом, але така аналогія лише допомагає зрозуміти базовий механізм. Насправді поле має складну форму, змінюється з часом і складається з кількох накладених джерел. Тому стрілка не «бачить» конкретний магнітний полюс і не намагається фізично повернутися прямо до нього. Вона вирівнюється вздовж горизонтальної складової поля саме в тій точці, де лежить компас. Через це напрямок стрілки може не збігатися ані з географічною північчю, ані з прямою лінією до магнітного полюса.
Як працює компас усередині
Стрілку виготовляють із феромагнітного матеріалу та намагнічують, утворюючи два полюси. Вона встановлюється на тонкій осі або спеціальній опорі з мінімальним тертям. У туристичних моделях стрілка часто міститься в герметичній капсулі, наповненій прозорою рідиною. Рідина гасить коливання, тому стрілка швидше заспокоюється після руху та менше тремтить у руках. Водночас вона не повинна бути настільки густою, щоб заважати вільному повороту.
Коли компас лежить горизонтально, магнітне поле створює обертальний момент і повертає стрілку в певному напрямку. Позначений кінець вирівнюється приблизно на магнітну північ, а протилежний — на магнітний південь. Користувач обертає кругову шкалу або весь корпус, поєднуючи позначку півночі з червоним кінцем стрілки. Після цього можна прочитати напрямок руху в градусах. Такий кут, відрахований за годинниковою стрілкою від півночі, називається азимутом.
Покроково магнітний компас працює так:
- Земне магнітне поле діє на намагнічену стрілку.
- Стрілка повертається на осі та вирівнюється вздовж горизонтальної складової поля.
- Рідина в капсулі гасить зайві коливання.
- Позначений кінець показує напрямок магнітної півночі.
- Користувач поєднує стрілку з міткою півночі на шкалі.
- За градусною шкалою визначається потрібний азимут.
- На місцевості обирається віддалений орієнтир у заданому напрямку.
Опис інфографіки про принцип роботи компаса
Інфографіку варто розділити на три горизонтальні блоки. Ліворуч потрібно показати Землю з умовними лініями магнітного поля та окремо позначеними географічним і магнітним полюсами. У центральному блоці слід збільшити конструкцію компаса: червону магнітну стрілку, вісь, рідинну капсулу, обертовий лімб, шкалу 0–360 градусів і напрямну стрілку. Праворуч доречно зобразити людину з компасом та картою, яка вибирає орієнтир у напрямку заданого азимута. Окрема вставка має пояснювати, що кут між магнітною і географічною північчю називається магнітним схиленням.
У нижній частині схеми можна показати головне правило роботи. Спочатку компас потрібно покласти горизонтально, потім дочекатися зупинки стрілки, повернути шкалу та поєднати її північну мітку з червоним кінцем. Після цього напрямна стрілка корпусу показуватиме шлях за обраним азимутом. Поруч варто додати попередження про телефон, автомобіль, металеву огорожу та силовий кабель. Вони можуть створювати локальне поле й відхиляти стрілку.
Магнітна та географічна північ — не одне й те саме
Географічна північ — це напрямок до Північного географічного полюса, через який проходить вісь обертання Землі. Саме на неї зазвичай орієнтовані меридіани та вертикальні лінії топографічної карти. Магнітна північ — це напрямок, який визначає компас під впливом локального магнітного поля. Кут між цими напрямками називають магнітним схиленням. Воно може бути східним або західним і змінюється залежно від місця та року.
«Магнітне схилення змінюється з часом і залежить від місця спостереження», — зазначає Національне управління океанічних і атмосферних досліджень США.
Використовувати одне значення для всієї України неправильно, оскільки між різними областями існує різниця. Актуальне схилення можна знайти на полях сучасної топографічної карти або обчислити за координатами в калькуляторі NOAA. Для короткої прогулянки стежкою помилка в кілька градусів може бути непомітною. На маршруті в десятки кілометрів вона поступово відведе людину далеко від запланованої точки. Тому туристи, рятувальники, моряки та інші фахівці коригують магнітний азимут відповідно до місцевого схилення.
Як орієнтуватися компасом на місцевості
Спочатку потрібно відійти від автомобіля, металевої огорожі, електрообладнання та інших можливих джерел похибки. Компас тримають перед собою горизонтально, приблизно на рівні пояса або грудей, не нахиляючи капсулу. Потім потрібно дочекатися, поки стрілка припинить коливатися. Після цього корпус повертають так, щоб червоний кінець стрілки збігся з позначкою N або північним сектором шкали. Тепер на шкалі можна побачити напрямки інших сторін світу.
Для руху за азимутом спочатку встановлюють потрібний кут на обертовому лімбі. Потім людина повертається всім тілом разом із компасом, доки червона стрілка не стане всередині північної мітки капсули. Напрямна стрілка на корпусі покаже, куди потрібно йти. Перед початком руху варто обрати помітний нерухомий об’єкт — дерево, скелю, край галявини або будівлю — і прямувати до нього. Біля орієнтира вимірювання повторюють, оскільки постійно дивитися на компас під час ходьби незручно й неточно.
Коротка інструкція для перевірки напрямку:
- покладіть компас рівно;
- відійдіть від великих металевих предметів;
- зачекайте, поки стрілка зупиниться;
- поєднайте червоний кінець із позначкою півночі;
- прочитайте азимут на шкалі;
- виберіть віддалений орієнтир;
- повторюйте вимірювання після кожної ділянки маршруту.

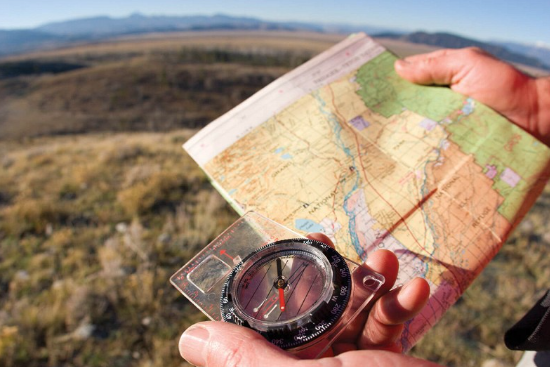

Як користуватися компасом разом із картою

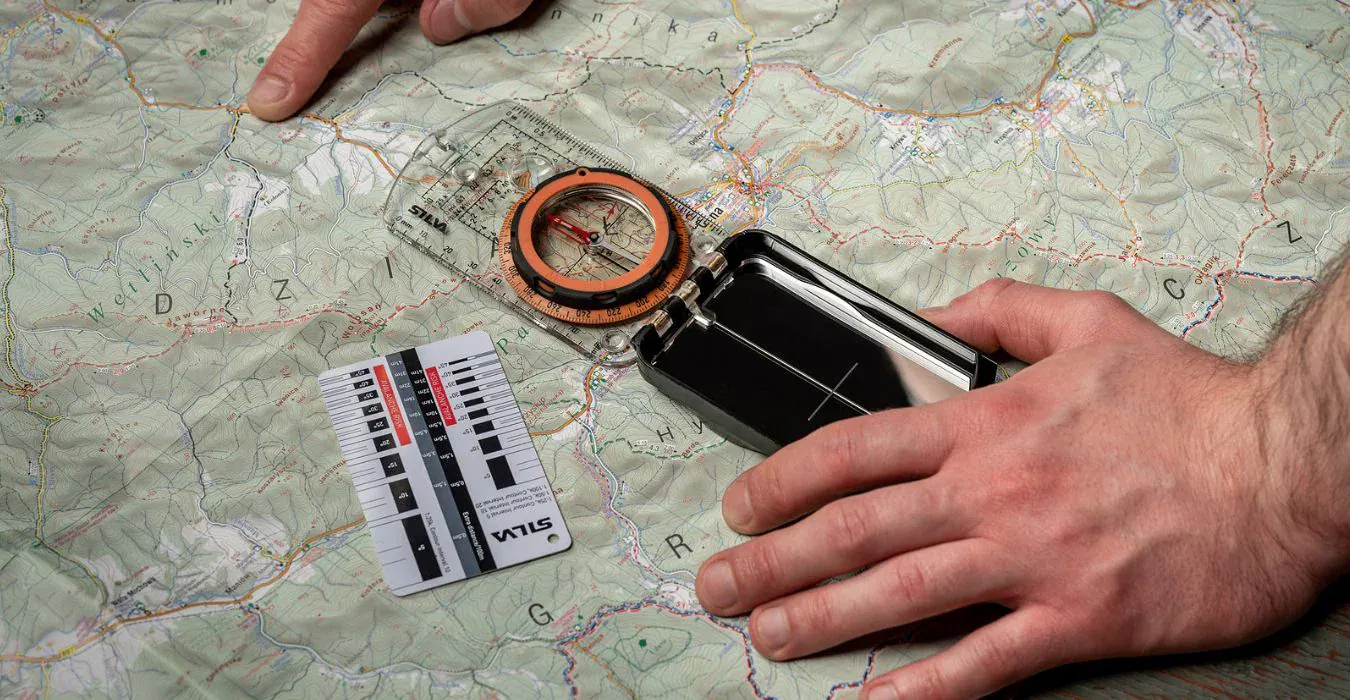

Планшетний компас має прозору основу та пряму бічну грань, яку зручно прикладати до карти. Спочатку край основи з’єднують із точкою старту та місцем призначення, а напрямну стрілку спрямовують у бік руху. Потім обертають капсулу, доки її паралельні лінії не стануть паралельними меридіанам або лініям координатної сітки карти. Північна мітка капсули при цьому має дивитися до верхньої частини карти. Після внесення поправки на магнітне схилення отримують азимут для руху на місцевості.
Далі карту можна прибрати, але встановлене положення шкали не змінюють. Компас тримають горизонтально та повертаються тілом, поки червоний кінець стрілки не збіжиться з північною міткою капсули. Напрямна стрілка покаже потрібний курс. Для безпечної навігації бажано одночасно звірятися з рельєфом, дорогами, річками, просіками та іншими об’єктами. Компас показує напрямок, але не повідомляє, чи є попереду урвище, болото, закрита територія або непрохідна ділянка.
Докладніше про сучасний спосіб визначення координат розповідає матеріал як працює GPS-навігатор. Супутниковий приймач показує точку на карті, тоді як механічний компас миттєво визначає напрямок без супутникового сигналу. Найнадійнішим підходом у незнайомій місцевості є поєднання карти, компаса та GPS. Кожен із цих інструментів контролює можливі помилки іншого.
Які бувають компаси
Для різних завдань використовують конструкції, що відрізняються точністю, швидкістю зчитування та зручністю роботи з картою. Дешевий брелок може показати приблизний напрямок під час прогулянки, але не завжди підходить для складного маршруту. Планшетна модель зручніша для туриста, а дзеркальна допомагає точніше брати азимут на віддалений об’єкт. Призматичні та візирні моделі використовують там, де потрібно одночасно бачити шкалу й ціль. Електронний компас працює без рухомої стрілки, використовуючи магнітометр.
| Тип компаса | Як влаштований | Переваги | Недоліки | Орієнтовна ціна у 2026 році |
|---|---|---|---|---|
| Кишеньковий або брелок | Проста стрілка в невеликому корпусі | Компактний, дешевий | Нижча точність, незручний із картою | 60–300 грн |
| Планшетний рідинний | Капсула на прозорій основі з лінійками | Зручний для карти та походів | Потребує навички | 200–1000 грн |
| Дзеркальний туристичний | Має дзеркало та візир | Точніше вимірювання азимута | Дорожчий і більший | 1000–2500 грн |
| Призматичний або військовий | Металевий корпус, візир, призма | Міцний, зручний для наведення | Важчий, не завжди зручний на карті | 400–2000 грн |
| Спортивний | Дуже швидка стабілізація стрілки | Підходить для змагань | Висока ціна професійних моделей | 1500–4500 грн |
| Електронний | Магнітометр і цифровий екран | Додаткові функції, компактність | Залежить від батареї та калібрування | Залежить від пристрою |
Ціни наведено за доступними пропозиціями українських продавців у першій половині 2026 року. Базові моделі можна знайти дешевше 200 гривень, тоді як точні компаси від відомих туристичних брендів коштують понад тисячу. Професійні спортивні моделі можуть перевищувати чотири тисячі гривень. Купувати компас краще у магазинах туристичного спорядження, спортивних мережах або продавців, які дозволяють перевірити стрілку до оплати. Для серйозного маршруту низька ціна не повинна бути головним критерієм.
Чому компас може показувати неправильно
Найчастіше причиною помилки стає не поломка, а локальне магнітне поле поруч із приладом. На стрілку можуть впливати телефон, навушники з магнітами, ніж, ліхтар, годинник, пряжка, автомобіль, залізнична колія, опора або металева конструкція. Чим більший і сильніше намагнічений предмет, тим більшою має бути відстань до нього. Якщо показання викликають сумнів, потрібно відійти в інше місце та повторити вимірювання. Різкий поворот стрілки після віддалення від предмета підтвердить вплив перешкоди.
До поширених помилок належать:
- використання компаса під нахилом;
- вимірювання на капоті автомобіля;
- зберігання поруч із сильним магнітом;
- ігнорування магнітного схилення;
- плутання червоного і протилежного кінців стрілки;
- зчитування шкали до повної зупинки стрілки;
- рух без вибору віддаленого орієнтира;
- використання старої карти з неактуальним схиленням.
Ще один нюанс — магнітне нахилення, або інклінація. Лінії поля входять у поверхню Землі під кутом, тому стрілка прагне не лише повернутися горизонтально, а й нахилитися одним кінцем униз. Виробники врівноважують стрілки для певних географічних зон, щоб вони не чіплялися за капсулу. Компас, розрахований на іншу частину світу, інколи працює гірше навіть без зовнішніх перешкод. Для далеких міжнародних подорожей існують моделі з глобально збалансованою стрілкою.
Як працює компас у смартфоні
У смартфоні немає класичної стрілки, але є мініатюрний електронний магнітометр. Зазвичай він вимірює магнітне поле вздовж трьох взаємно перпендикулярних осей. Акселерометр допомагає визначити нахил телефона й напрямок сили тяжіння, а програма обчислює положення відносно магнітної півночі. Дані GPS можуть доповнювати показання координатами та напрямком руху. Коли людина стоїть нерухомо, саме магнітометр дозволяє застосунку показувати, куди повернутий телефон.
Електронний компас теж реагує на метал, магнітний чохол, автомобільну панель і побутову техніку. Після зміни чохла або появи помилок застосунок може попросити виконати калібрування рухами у формі вісімки. GPS не є повною заміною компаса, оскільки визначає напрямок руху на основі послідовності координат і краще працює, коли користувач уже рухається. Схожі принципи поєднання різних датчиків описані у матеріалі про лідар, навігацію та картографію робота-пилососа. У сучасній техніці точний напрямок часто отримують не з одного сенсора, а через зіставлення кількох джерел даних.
Для кого компас залишається корисним
Компас потрібний туристам, грибникам, мисливцям, спортсменам-орієнтувальникам, морякам, геологам і людям, які працюють далеко від доріг. Він корисний під час аварійної ситуації, коли смартфон розрядився, зламався або не приймає супутниковий сигнал. Навіть у місті прилад може допомогти зрозуміти розташування будівлі, сонячних панелей, антени чи майбутнього маршруту. Для школярів компас є наочним способом побачити дію магнітного поля. Водночас сам прилад не замінює навички читання карти й оцінювання місцевості.
Новачкові варто тренуватися не в глухому лісі, а в знайомому парку з чіткими дорогами та орієнтирами. Спочатку корисно визначити сторони світу, потім пройти короткий маршрут за азимутом і повернутися за зворотним напрямком. Наступний етап — поєднати компас із паперовою картою. Після кількох вправ рух стрілки, шкала та поняття азимута стають зрозумілими без складних розрахунків. У реальний похід варто брати не лише компас, а й карту, заряджений телефон, павербанк і заздалегідь повідомлений близьким маршрут.
Що варто запам’ятати
Принцип роботи компаса полягає в тому, що намагнічена стрілка вирівнюється вздовж горизонтальної складової магнітного поля Землі. Вона показує магнітну, а не точну географічну північ, тому для роботи з картою необхідно враховувати місцеве магнітне схилення. Компас потрібно тримати горизонтально та подалі від металу, магнітів, автомобілів і електронного обладнання. Для руху встановлюють азимут, поєднують червону стрілку з північною міткою та вибирають віддалений орієнтир у напрямку маршруту. Найбезпечніше орієнтування забезпечує не один прилад, а поєднання компаса, актуальної карти, GPS і уважного спостереження за місцевістю.
